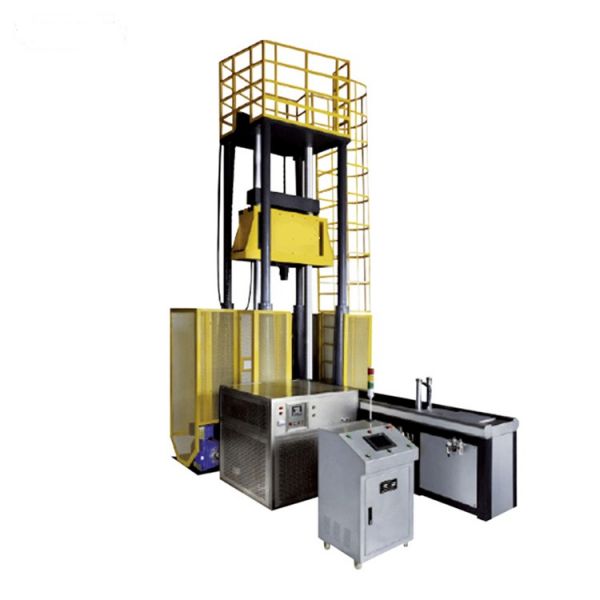

JL-30000焦耳儀器化落錘沖擊試驗機
JL-30000焦耳儀器化落錘沖擊試驗機
JL-30000焦耳儀器化落錘沖擊試驗機主要用于進行管線鋼和中厚鋼板鐵素體鋼的落錘撕裂試驗，即DWTT試驗。該試驗機集機、電、自動控制技術于一體，設有多道保護措施，大大提高了操作人員及設備使用的安全性。該機是管線鋼生產廠家、大型鋼廠、鋼鐵研究院等企業和科研單位常用的測試儀器。
JL-30000焦耳儀器化落錘沖擊試驗機主要技術參數：
|
產品型號 |
DWTT-10000W |
DWTT-20000W |
DWTT-30000W |
DWTT-40000W |
DWTT-50000W |
|
沖擊能量(J)
|
10000 |
20000 |
30000 |
40000 |
50000 |
|
小沖擊能量(J) |
4000 |
8000 |
12000 |
15000 |
20000 |
|
主錘體質量(Kg) |
630 |
630 |
630 |
800 |
1180 |
|
主錘體質量誤差
|
±1%
|
||||
|
砝碼質量 |
120 |
120 |
390 |
660 |
780 |
|
砝碼質量誤差 |
±1%
|
||||
|
總錘體質量 |
1020 |
1020 |
1020 |
1460 |
1960 |
|
落錘提升高度
|
1275～2500 |
||||
|
沖擊速度(m/s)
|
5 m～7m/s |
||||
|
提錘速度(m/min)
|
約3.0m/min |
||||
|
高度測量分辨率
|
0.1 |
||||
|
高度測量誤差
|
≤±10
|
||||
|
錘刃硬度 |
HRC≥50 |
||||
|
錘刃曲率半徑 |
R25.4mm |
||||
|
支座曲率半徑 |
R14.3mm |
||||
|
支座硬度
|
HRC58～62
|
||||
|
錘刃中心、試樣中心與支座中心偏差 |
≤±1.5 mm
|
||||
|
試樣支座跨距
|
254±1.5mm
|
||||
|
試樣規格 |
（305±5）×（76±1.5）×（3~40） |
||||
JL-30000焦耳儀器化落錘沖擊試驗機主要配置：
1. 主機底座 1套
2. 緩沖裝置 2套
3. 支座及支承鉗口 2套
4. 送樣機構 1套
5. 定位機構 1套
6. 方形支撐柱 4根
7. 導向滑柱 2根
8. 掛脫錘機構 1套
9. 沖擊落錘（含沖擊刀刃） 1套
10. 落錘提升機構（含防護罩、環鏈、電機等） 1套
11. 頂板頂罩 1套
12. 防護網架 1套
13. 電控箱 1套
14. 配重塊 28塊
15. 聯想微機 1臺
16. HP打印機 1臺
17. 測控系統（包括測力傳感器、采集存貯卡、專用軟件等） 1套
